Bei älteren Receivermodellen war die YUV-Ausgabe nicht korrekt möglich. Dazu müssen dann im Receiver ein paar Kondensatoren nachgelötet werden. Also nur dann, wenn YUV nicht korrekt funktioniert (falsche Farben, Farbstreifen, etc) ist dieser Umbau nötig, bei neueren Modellen wurden bereits die richtigen Kondensatoren eingebaut.

[bearbeiten]

TF4000PVR

Die wesentlichen Punkte sind:

  • Kondensatoren C66, C67, C68, C69, C71 müssen geändert werden.
  • Neue Kapazität: 1 µF - 2,2 µF (offizielle Topfield-Aussage), Benutzer haben aber festgestellt, dass es erst mit ca. 10µF wirklich gut funktioniert.
  • Typ der Ersatzkondensatoren: 1uF/16V 0805, oder 1uF/16V/1608/5XR, Keramik, oder auch Tantal
  • Pluspol in Richtung Gehäuserückwand
  • SMD-Kondensatoren werden nicht entfernt, neue Kondensatoren parallel darübergelötet

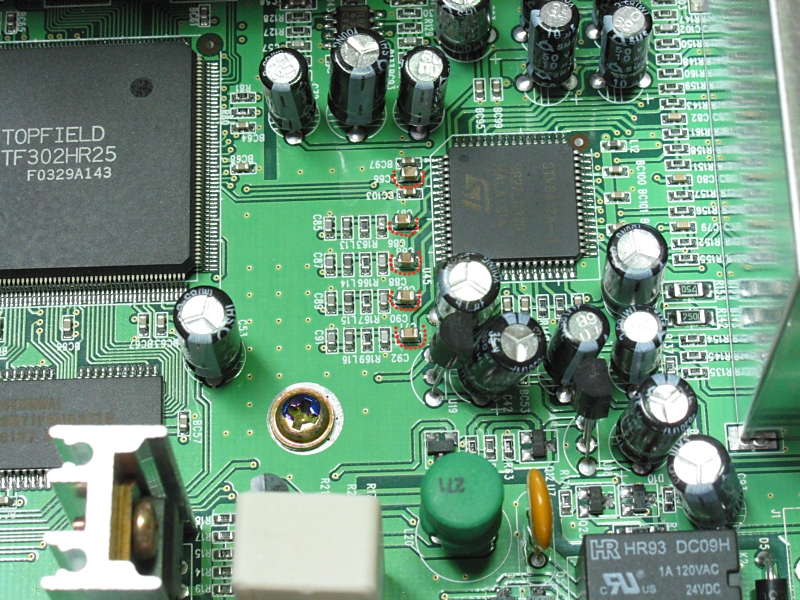

Das Bild zeigt einen kleinen Ausschnitt mit den benötigten Kondensatoren. Bild:yuv.jpg

[bearbeiten]

TF5000PVR

Im Prinzip identisch zum 4000er, nur dass hier die Kondensatoren so heißen:

  • C73, C74, C76, C85, C86, C88
