Festplatte TF7700 wechseln

aus TopfWiki, der freien Wissensdatenbank

Durch das Öffnen des Gehäuses gehen u.U. alle Garantie und Gewährleistungssansprüche verloren. Das Wechseln der Festplatte erfolgt auf eigene Gefahr. Der Autor oder die Betreiber dieses Wikis sind für eventuelle Schäden am Gerät nicht verantwortlich.
Vor dem Öffnen des Gehäuses muss der Topfield immer vom Stromnetz getrennt werden. Bei Arbeiten im Gerät unter Spannung besteht Lebensgefahr!


Anleitung zum Wechseln der Festplatte beim TF7700 (Thanks to "tüdelü " vom Topfield Forum)


Das Wechseln der Festplatte ist ein Kinderspiel und ist auch ohne technische Kenntnisse machbar. Es ist sinvoll nur für den TF7700 zertifizierte Festplatten zu verwenden, aber nicht zwingend. Nach allen Erfahrungen ist das aber keine Garantie für einen störungsfreien Betrieb. Viele andere Festplatten laufen auch ohne Probleme.....

1. Gerät ausschalten. Netzstecker ziehen, alle anderen Kabel und Anschlüsse vom Gerät abziehen.

2. Öffne die 5 schwarzen Schrauben um den Deckel zu entfernen. 2 unten, eine hinten, je eine links und rechts. Deckel vorsichtig abheben.

3. Ziehe das Kabel von der Festplatte ab (roter Pfeil)

4. Drehe die 4 silbernen Schrauben der Festplattenhalterung heraus (4 andere Pfeile) und entnimm die ganze Halterung mit Platte

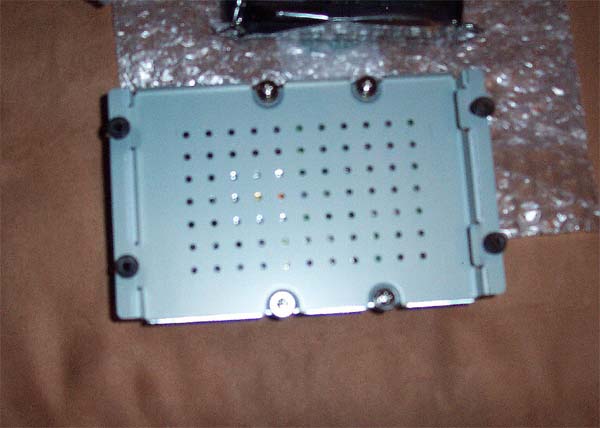

5. Schraube die 4 Schrauben auf der Unterseite der Festplatten-Halterung heraus


6. Schraube die neue Platte ein, befestige den Halter wieder, Gehäusedeckel aufstecken, 5 Befestigungsschrauben eindrehen, stecke alle Anschlüsse auf. Zuletzt den Netzstecker einstecken.

7. Neue Festplatte formatieren

- Fertig -

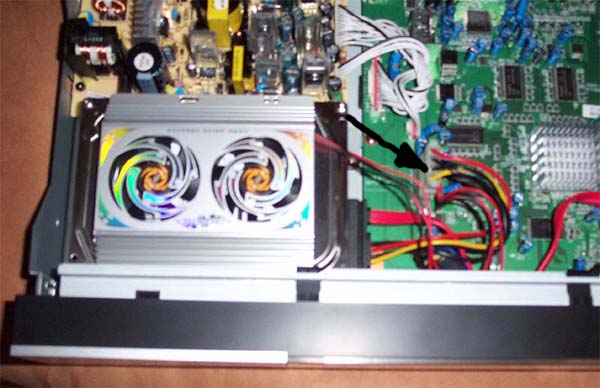

7. OPTIONAL: falls ein Kühler verwendet werden soll, platziere diesen am besten unter der Festplattenhalterung. Einfach mit etwas doppelseitigem Klebeband fixieren. Entferne den HD-Stromstecker (schwarzer Pfeil), stecke den Stromstecker des Kühlers darauf. (Achtung! Gelb und rot sind vertauscht, d.h. am Stecker des Kühlers muss das rote Kabel erst auf den gelben Anschluß umgelötet werden, sonst nur 5V statt 12V!) Dann stecke den abgezogenen HD-Stromstecker einfach wieder oben auf den Stecker des Kühlers drauf. Bild:Festplatte_TF7700_Luefter.jpg
