Einbau eines Lüfters in den Topfield TF4000PVR

Bevor Sie mit dem Einbau beginnen, lesen Sie sich genau diese Anleitung durch und werden Sie mit den Risiken vertraut. Falls Sie mit irgendeinem Punkt in der Anleitung nicht einverstanden sein sollten, verändern Sie nichts an Ihrem Receiver. Dies gilt besonders für den Haftungsausschluss.

 Der Topfield-Receiver wird manchmal besonders mit der Arbeit mit CI-Modulen recht heiß. Damit die Module und der Receiver lange halten, sollte man einen Lüfter in den Receiver einbauen. Dazu muss der Receiver aufgeschraubt werden. Wenn Sie das tun, müssen Sie sich im Klaren sein, dass Sie dadurch die GARANTIEANSPRÜCHE VERLIEREN. Der Autor dieses Textes übernimmt KEINE HAFTUNG für Schäden, die eventuell entstehen könnten.

 Was Sie benötigen:

  1. Lüfter 90x90x25mm mit Festplattenanschluss
  2. Potentiometer 2,2 kOhm
  3. Weinkorken (nicht aus Plastik)
  4. doppelseitiges Teppichklebeband
  5. Lötkolben und Lötzinn

 Den Lüfter und den Potentiometer bekommen Sie bei Conrad Electronic unter www.conrad.de:

1.

Lüfter SF-900 ca. 90x90x25mm

Best-Nr. 998700-62

Preis: 12,76 Euro

2.

Potentiometer 2,2 kOhm

Best-Nr. 445649-62

Preis: 1,30 Euro
Stand vom 25.02.2002. Irrtümer vorbehalten.

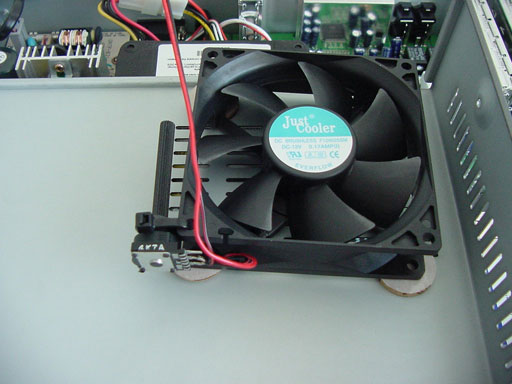

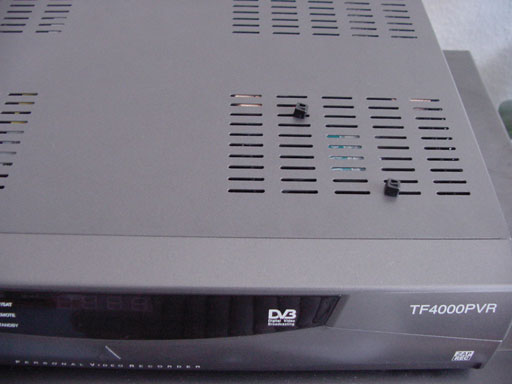

Eingebauter Lüfter Lüfteranschluss Lüfter nach dem Einbau



  1.

    2.  Wir präparieren zuerst den Lüfter.

     Wir nehmen den Lüfter mit der offenen Fläche nach unten. Die Arme, die den Ventilator am Lüftergehäuse festhalten werden uns später zur Befestigung des Lüfters dienen und müssen oben bleiben. (Außerdem wird durch diese Stellung frische Luft hinzugefügt. Wenn man den Lüfter umdrehen würde, würde die heiße Luft abgeführt werden.) Wir nehmen nun einen Weinkorken (nicht aus Plastik) und schneiden mit einem Messer vier dünne (ca 3-5 mm) Scheiben vom Korken ab. Diese Scheiben dienen uns als Abstandhalter vom Gehäuse. Wir nehmen nun ein doppelseitiges Teppichklebeband und ziehen eine Seite ab. Nun kleben wir auf diese Seite die vier Scheiben auf und schneiden die Scheiben (die an der einen Seite vom Klebeband kleben) aus. Nun ziehen wir die andere Seite vom Klebeband ab und kleben die Scheiben auf die vier Ecken des Lüfters. Achten Sie darauf, dass die Scheiben nicht den Luftstrom des Lüfters behindern.

    Nun hängt es davon ab, ob Sie mit einem Lötkolben umgehen können, oder nicht. Wenn ja, können Sie den Geräuschpegel senken, und trotzdem noch optimale Kühlung erzielen. Der vom Autor verwendete Lüfter war recht leise. Nach dem Einbau ist aber herausgekommen, dass durch den Luftwirbel, der Geräuschpegel erheblich gestiegen ist. Bei leiserem Ton, konnte man nicht alles genau verstehen. Es lohnt sich also den Lüfter so zu präparieren. Wir nehmen den präparierten Lüfter und schneiden die beiden zusammengeschweißten Kabel in der Längstrichtung durch, so dass die Kabel nicht mehr zusammen sind. Nun schneiden wir ein Kabel (egal welches) ziemlich nah (ca 2-3 cm vom Lüfter entfernt) am Lüfter durch. Nun nehmen wir einen Potentiometer (2,2 KOhm) und löten das eine Ende vom Kabel an den mittleren Anschluss des Potentiometers an. Das zweite Ende des Kabels löten wir an einen der seitlichen Anschlüsse. Nun können wir den Potentiometer mit einem Kabelbinder an das Loch in der Ecke des Lüfters anbringen. Mit dem Potentiometer können wir nachher selber die Geschwindigkeit des Lüfters regeln, so dass wir selber bestimmen können, wie laut der Lüfter ist.



  2.

    3.  Einbau des Lüfters in den Receiver.

    !!!VORSICHT!!! WENN SIE DEN RECEIVER AUFSCHRAUBEN, HERRSCHT LEBENSGEFAHR. ES KANN VORKOMMEN, DASS TROTZ UNTERBROCHENER STROMZUFUHR, IM NETZTEIL IMMERNOCH EINE RESTSPANNUNG BLEIBT. BERÜHREN SIE ALSO AUF KEINEN FALL DIE LINKE PLATINE (VON VORNE GESEHEN), WO DAS STROMKABEL HINFÜHRT. DER AUTOR ÜBERNIMMT AUCH DAFÜR KEINE HAFTUNG.

    Man muss den zuerst Topfield-Receiver aufschrauben. Man schraubt dazu die 3 Schrauben hinten, die das Gehäuse festhalten, und die beiden Schrauben links und rechts an den Seiten ab. Danach nimmt man vorsichtig den Deckel runter. Dazu muss man den Deckel ein bißchen nach hinten schieben und dann nach oben rausnehmen. Bringen Sie nun den Lüfter mit Kabelbindern an dem Gehäuse über den CI-Schächten an. Die Korkenscheiben sollten genau am Gerhäuse anliegen. Die Kabelbinder ziehen Sie durch die Lüftungschlitze vom Gehäuse und um die Arme des Lüfters. Es reicht aus, den Lüfter mit zwei Kabelbindern anzubringen. Ziehen Sie die Kabelbinder fest an und überprüfen Sie, ob die Kabelbinder nicht die Bewegung des Lüfters stören. Wenn dies der Fall sein sollte, verwenden Sie dünnere Kabelbinder oder ziehen Sie die Kabelbinder noch fester an. Ziehen Sie nun das Stromkabel von der Festplatte vorsichtig ab (das kleinere 4-polige Kabel). Stecken Sie den Stecker nun in den Anschluss des Lüfters. Damit die Festplatte weiter funktioniert, stecken Sie den anderen Anschluss vom Lüfter an die Festplatte an. Sie können nun das Gehäuse wieder draufmachen und die Schrauben befestigen.



  3.

    4.  Feineinstellung des Lüfters.

     Falls der Lüfter Ihnen zu laut ist, oder nicht genügend kühlt. Nehmen Sie das Gehäuse wie bei Nr. 2 beschrieben wieder ab. Und drehen Sie an dem Potentiometer bis Sie die Richtige Umdrehungszahl gefunden haben, so dass der Receiver gut gekühlt wird aber der Geräuschpegel trotzdem gering bleibt.

 Durch diese Beschreibung sollte nichts beschädigt werden und es sollten sich keine Gegenstände auf der Platine und den CI-Schächten befinden. Der Autor weist nochmal ausdrücklich darauf hin, dass Sie den Lüfter auf eigene Gefahr einbauen und dafür keine Haftung oder Garantieansprüche von dem Autor übernommen werden. Es besteht kein Anspruch auf Vollständigkeit oder Richtigkeit der Angaben (besonders für die Preise der Teile). Vom Autor wird auch kein Support zu diesem Thema geleistet.

Falls Sie Fragen zum Topfield TF4000PVR haben, wenden Sie sich an das Board auf der Seite www.topfield.de.

Ich hoffe, ich konnte Ihnen weiterhelfen.
